GB/T 11143 是評價加抑制劑礦物油（尤其汽輪機油） 在水存在下對鐵部件防銹能力的核心國家標準，現行版本為 2008 版，2025 版已完成修訂即將實施，等效采用 ASTM D665，是油品質控、驗收與在用監測的關鍵依據。以下從核心概要、試驗方法、操作流程、結果判定、新舊版差異與應用要點六方面解析。

一、標準核心概要

1. 基礎信息

標準號：GB/T 11143-2008（現行），替代 1989 版；2025 版已修訂，即將實施。

適用范圍：加抑制劑礦物油（汽輪機油、液壓油、循環油）、比水密度大的液體；模擬水分混入工況，評價對鐵質部件的防銹能力。

核心用途：新油驗收、在用油監測、配方研發、質量仲裁，避免設備銹蝕故障。

方法原理：300mL 油樣 + 30mL 水（蒸餾水 / 合成海水），60℃±1℃恒溫攪拌 24h，觀察標準鋼棒銹蝕情況。

2. 方法分類

方法 A：蒸餾水，模擬淡水 / 陸地工況。

方法 B：合成海水，模擬海洋 / 含鹽工況。

方法 C：適用于比水密度大的液體，專用攪拌與材質適配。

二、核心儀器與試劑

1. 關鍵儀器

2. 核心試劑

清洗試劑：異辛烷、90~120℃石油醚（分析純），清洗鋼棒與儀器。

水介質：蒸餾水（GB/T 6682 三級水）、合成海水（NaCl 24.54g/L 等，pH7.8~8.2）。

研磨材料：150 號（初磨）、240 號（拋光）氧化鋁砂布。

參比油：白油 + 0.0150% 十二烯基丁二酸添加劑，用于系統驗證。

三、標準試驗流程（以方法 A 為例）

1. 鋼棒準備（關鍵質控點）

新鋼棒 / 舊棒有銹蝕：異辛烷清洗→150 號砂布 1700r/min 研磨→240 號砂布拋光 1~2min，表面無縱向劃痕。

舊棒無銹蝕：僅 240 號砂布拋光，直徑≤9.5mm 報廢。

拋光后：無絨棉布輕拭→裝 PMMA 手柄→禁止手觸表面，立即入樣。

2. 儀器組裝與預熱

清洗：玻璃器皿鉻酸清洗→蒸餾水沖→65℃烘干；不銹鋼部件異辛烷洗→熱水沖→烘干。

加樣：300mL 油樣入燒杯→置于 60℃油浴，浴面高于油面。

裝配：燒杯蓋→攪拌器（葉片距杯底≤2mm）→溫度計（浸入 56mm）→攪拌預熱至 60℃±1℃。

3. 試驗執行

鋼棒入樣：懸掛 2 根鋼棒，下端距杯底 13~15mm，攪拌 30min 預潤濕。

加水：溫度計孔加 30mL 蒸餾水→復位溫度計。

恒溫攪拌：1000r/min±50r/min，60℃±1℃，24h（默認），可協商調整周期。

4. 后處理

取出鋼棒→瀝干→異辛烷洗滌→保護待檢。

四、結果判定（核心標準）

1. 銹蝕定義（650lx 自然光，無放大鏡）

銹蝕：肉眼可見紅棕色銹點 / 條紋 / 坑點，擦拭后仍存；易擦掉的褪色 / 斑點不算銹蝕。

2. 判定規則（平行試驗，2 根鋼棒）

合格：2 根均無銹蝕。

不合格：2 根均銹蝕。

復檢：1 根銹 1 根不銹→重做 2 根；任一銹則不合格，全不銹則合格。

3. 銹蝕分級（可選）

輕度：≤6 個銹點，直徑≤1mm。

中度：銹點 > 6 個，銹蝕面積≤5%。

重度：銹蝕面積 > 5%。

五、2008 版與 2025 版核心差異

1. 術語與判定

2025 版新增 “銹蝕” 明確定義，細化擦拭流程，避免添加劑沉積誤判。

2. 試劑優化

合成海水用 CaCl??2H?O 替代無水 CaCl?，減少沉淀，穩定性提升。

3. 儀器適配

“油浴” 改為 “液體浴”，兼容油浴 / 水浴；方法 C 專用 PCTFE 蓋、PTFE 手柄，防腐蝕。

4. 質控強化

新增鋼棒對比驗證、銹蝕鋼棒處置原則；細化平行試驗與參比油驗證要求。

六、實操要點與常見問題

1. 關鍵注意事項

鋼棒污染：全程無手觸，汗漬 / 油污會致假銹。

溫度控制：浴面高于油面，多樣品測試確保每杯溫度達標。

攪拌速度：嚴格 1000r/min，過快 / 過慢影響油水混合與銹蝕速率。

判定規范：先擦拭再觀察，禁用放大鏡，統一標準。

2. 常見問題解決

平行結果不一致：鋼棒拋光不均、攪拌不穩→統一工藝、校準儀器。

合成海水沉淀：配劑順序錯誤、pH 偏離→分儲備液配制，pH 調至 7.8~8.2。

油污難除：清洗試劑不當→優先異辛烷，重復清洗。

七、應用場景

電力行業：汽輪機油出廠 / 在用監測，防止轉子銹蝕。

工業液壓：液壓油 / 循環油防銹驗證，保護管路閥門。

海洋設備：船舶 / 平臺用油采用方法 B，模擬高鹽環境。

研發質控：新油品配方篩選，優化防銹添加劑比例。

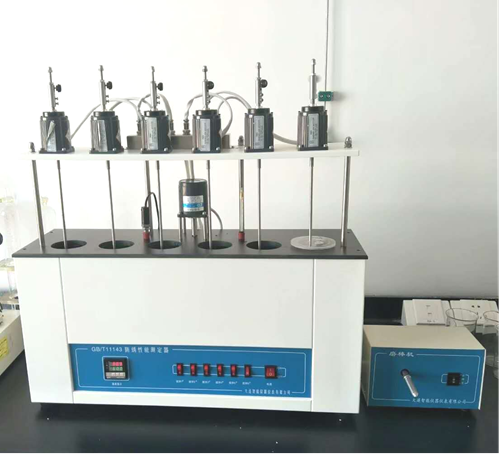

八、大連智能儀器儀表有限公司生產的DZY-032A防銹性能測定是一款適合各種試驗條件的比選儀器，其性能特點介紹如下：

1、符合標準：GB/T1143-2008、ASTM  D665-03

2、用途：用于測定加抑制劑礦物油在水存在下的防銹性能。特別適合測定汽輪機油在與水混合時對鐵部件防銹能力測試。

3、性能特點及技術參數：

3.1工作環境：在5-40℃溫度環境下工作。

3.2儀器采用先進的自整定溫控系統，數顯控溫，精度可達±0.1℃。

3.3定速同步電機獨立攪拌，速度穩定，噪音低。

3.4攪拌棒的升降自如，定位準確，方便操作。

3.5不銹鋼浴槽，永不生銹，浴槽配電機電動攪拌，浴溫均勻。最多可同時做6個油樣試驗。

3.6工作電源：AC220V±10%  50Hz

3.7加熱功率：2KW

3.8控溫范圍：室溫～100.0℃

3.9控溫精度：60±0.1℃

3.10攪拌速度：1000r/min±50 r/min

3.11試驗孔數：6孔

3.12溫控儀顯示分辨率：0.1℃

3.13六個試驗槽攪拌由六個獨立攪拌電機提供，可獨立控制開關；

3.14 試驗鋼棒、鋼棒手柄、燒杯及燒杯蓋均符合《GB/T 11143-2008標準中5儀器》的相關規定。

3.15外形尺寸：747×280×760（mm）

*我公司還生產另一款DZY-032（4孔）的防銹性能測定器，歡迎咨詢和選購。
